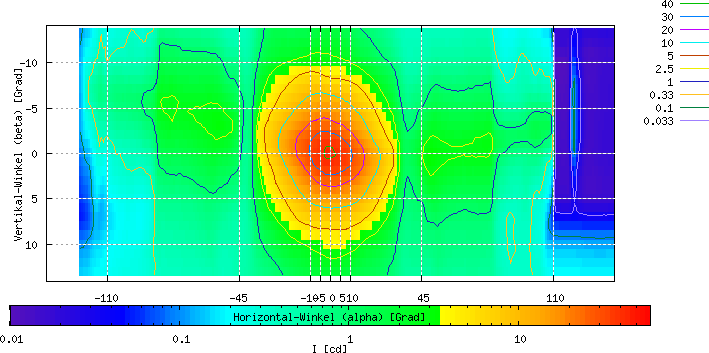

Eigenbau3 (LXHL-BD01, 6-Grad (Narrow Beam), Streuscheibe, 100mA)

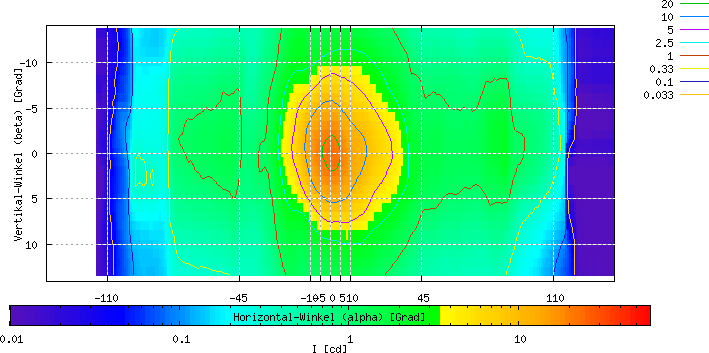

Eigenbau4 (LXHL-PD01, 8x16 Grad (Elliptical Beam), Streuscheibe, 100mA)

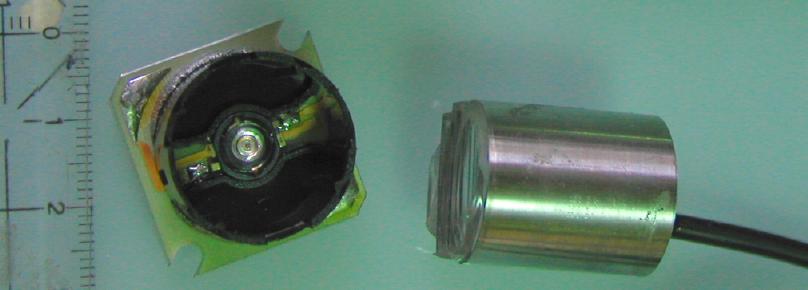

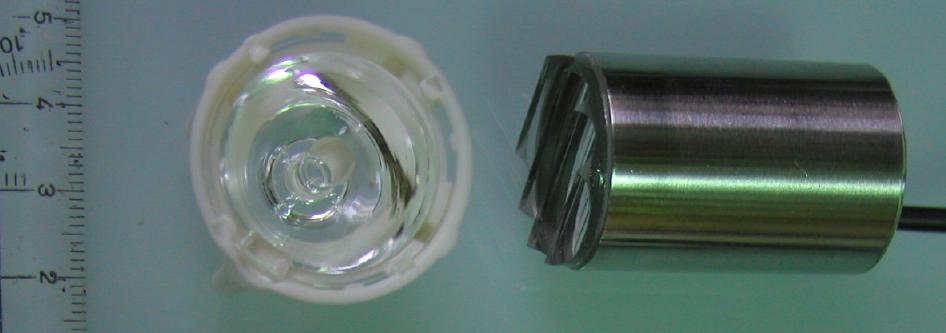

Eigenbau C1 (LXHL-BD01, 6-Grad (Narrow Beam), Streuscheibe vergl. oben, jedoch dreier Radienfräser verwendet, 2V/50 mA). Gehäusedurchmesser 25,4, -länge 40,5 mm.

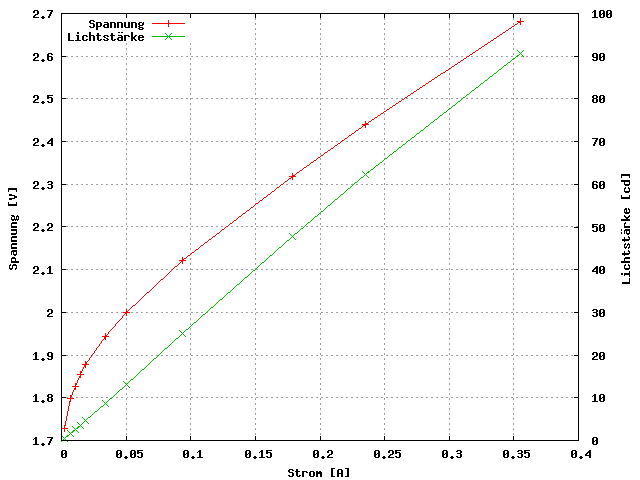

Stromeinfluß auf C1

Eigenbau C2 (LXHL-BD01, Optik aus LXHL-ND98, Streuscheibe vergl. oben, jedoch 2,5er Radienfräser verwendet, 2V/50 mA). Gehäusedurchmesser 19,1 mm, -länge 25,4 mm.

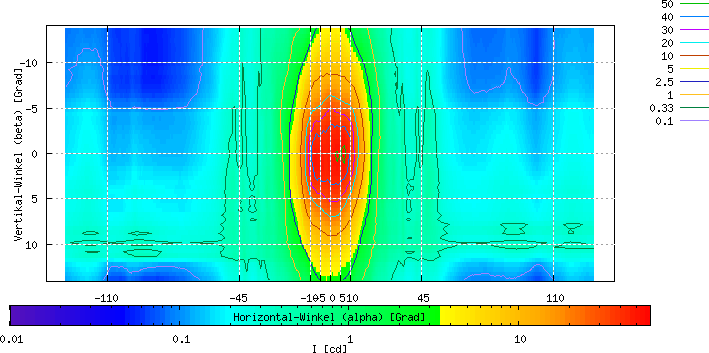

Eigenbau0604 (LXHL-BD01, Elliptical Beam, 100 mA), erfüllt den Bereich nach hinten mit 1/4.16 Lichtstrom locker und den zur Seite leider erst mit 1/2.5 fachem, ist dann aber nach hinten heller als erlaubt. War auch eher die eine Designstudie einer Wohnbeleuchtung.

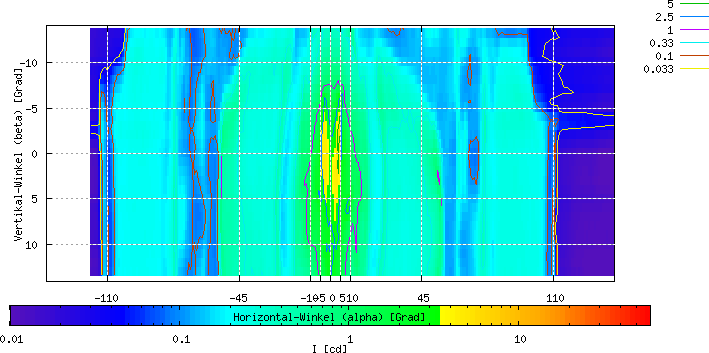

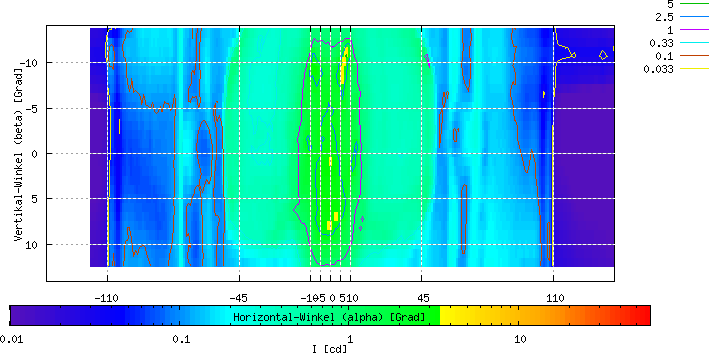

bumm 323ALT, neues ,,Toplight Line Plus'' (Jahrgang 2009) (K658+659) (6,0V/17,8mA)

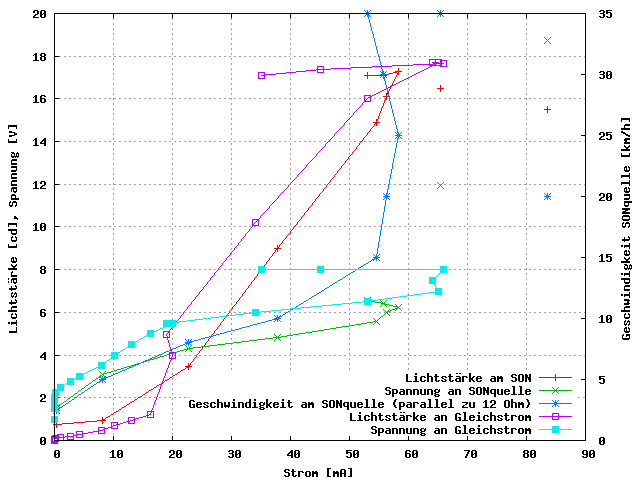

Einfluß des Stromes an Gleichspannung und Nabendyanmo bei 12 Ohm. Die beiden Einzelpunkte sind bei parallel 24 Ohm (35 km/h) und ohne Parallelwiderstand (20 km/h) bestimmt (Ansprechen des Überspannungsschutzes).

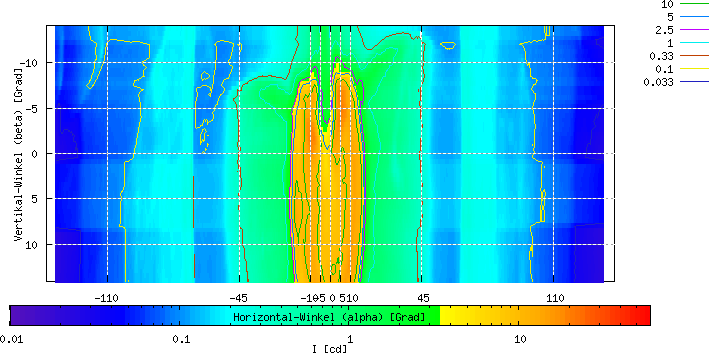

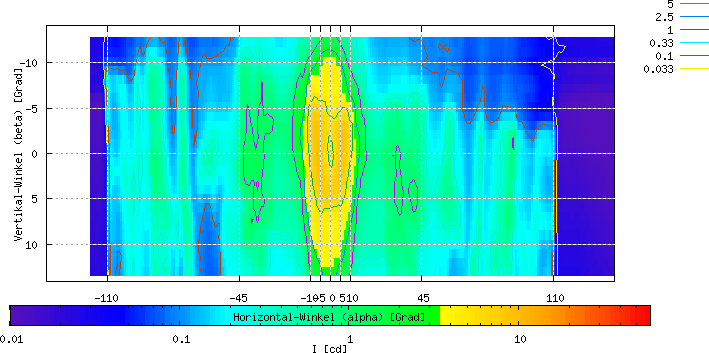

bumm 320ALK, neues ,,DToplight Selectra Plus'' (Jahrgang 2008) (K...) (6,0V/55,5mA)

bumm 329, neues ,,DToplightPlus Flat'' (Jahrgang 2006) (K514) (6,0V/45mA)

bumm 328, fünf Jahre altes ,,DToplightPlus'' (Jahrgang 1999) (K129+K130) (6,5V/37mA)

bumm 328, aktuelles ,,DToplightPlus'' (Jahrgang 2004) (K) (6,5V/37mA)

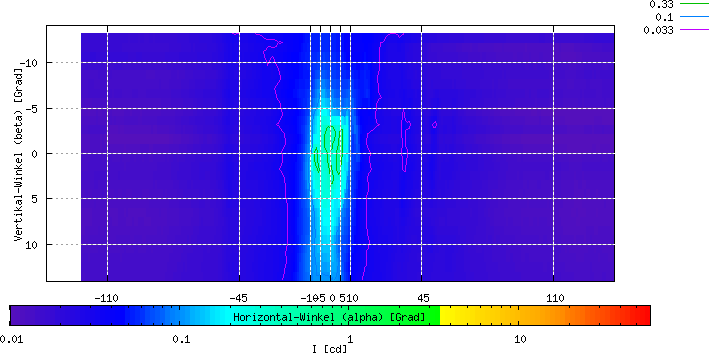

LED nach Elektor (2/95, Schaltregler) bei 6,0V/20mA im bumm 339 (K30006)

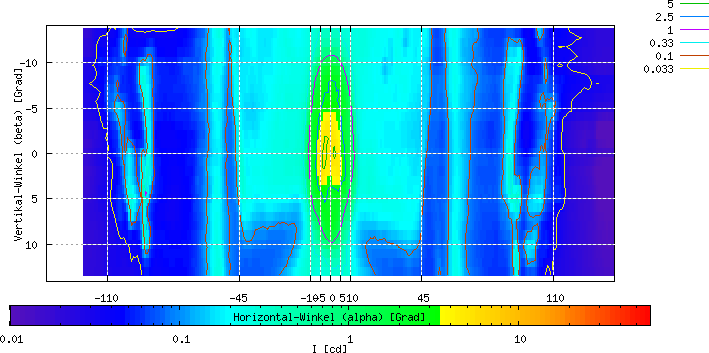

bumm 330 ,,Seculite'' (K89), Version aus ca. 2000, bei 6,50V/82,5mA

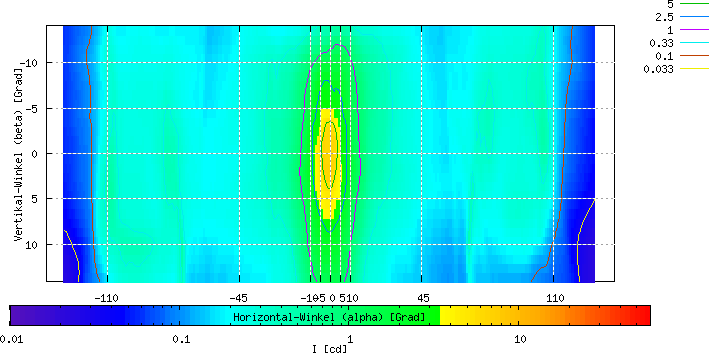

Cateye TL-AU100 (K31), Version aus ca. 2001, bei 3,0V/150mA

Cateye TL-D300G (K40003), bei 3 V/ 135 mA

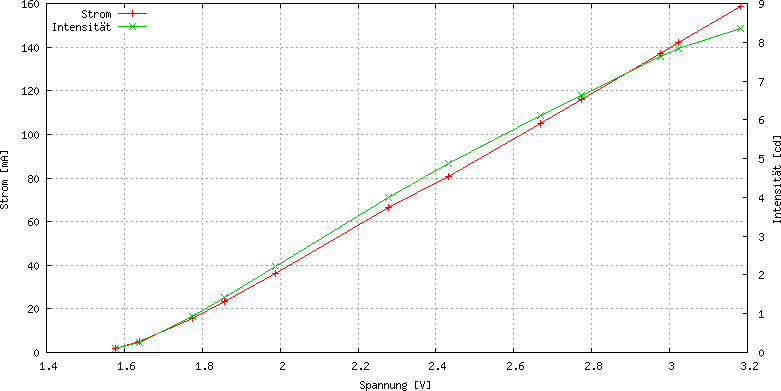

Einfluß der Betriebsspannung auf Stromaufnahme und Intensität des Cateye TL-LD300G

Cateye TL-LD1000, Version aus 2005, bei 2,42 V/ 135 mA

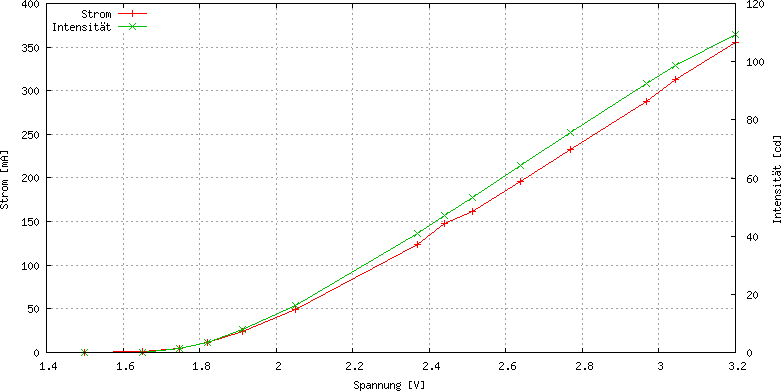

Einfluß der Betriebsspannung auf Stromaufnahme und Intensität des Cateye TL-LD1000

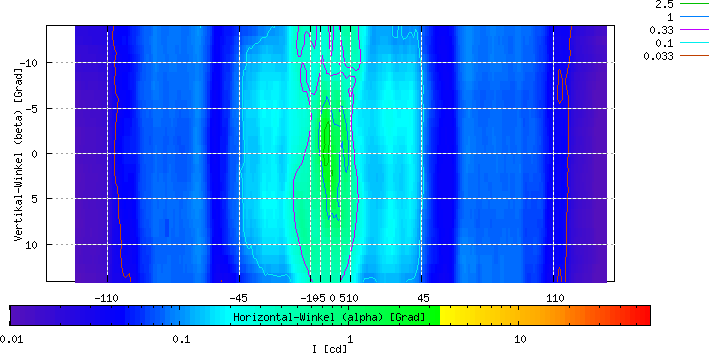

ULO 237 (K30003), gebraucht, bei 6,0V/100mA

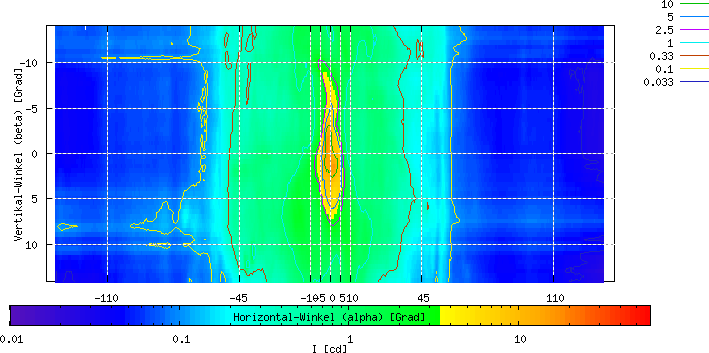

ULO 237 (K30003), gebraucht, bei mit SLB-LED bei 5,71 V und 50 mA

(

Modifiziertes Vistalite), gebraucht, bei 3,07 V/ 0,144 A

bumm 327, aktuelles ,,Toplight'' (Jahrgang 2004) (K30018) mit orginaler B2 bei 5,8V/100 mA (vorläfig, Schwarzer Hintergrundvorhang ist mitten in der Messung (beta=-4..-3 Grad) mal runtergefallen:-( Neue Messung folgt. Wendel steht senkrecht.

bumm 327, aktuelles ,,Toplight'' (Jahrgang 2004) (K30018) mit B2 aus den anderen Birnchenrücklichtern bei 5,8V/105 mA. Wendel steht waagerecht.

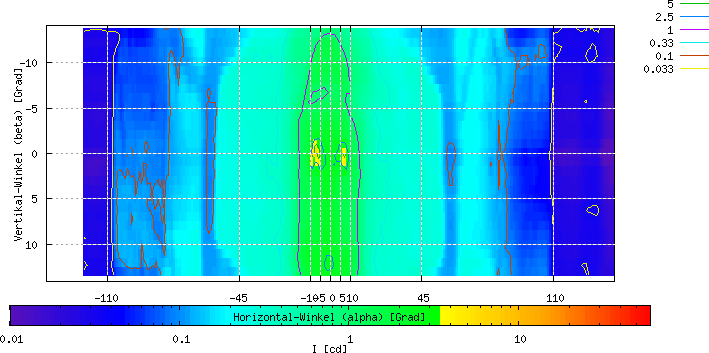

altes Spanninga 15 (K30019) mit B2 bei 6,0V/106mA

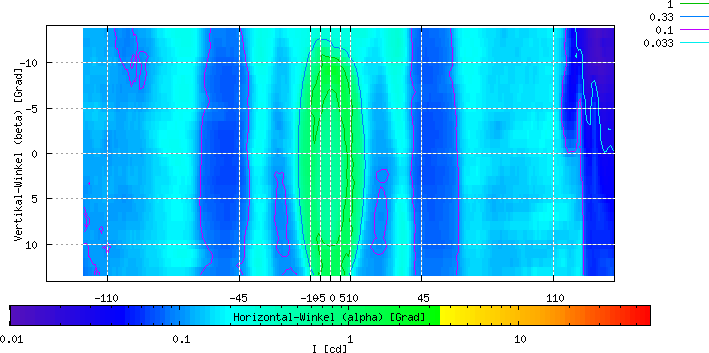

altes bumm 337 (K20005) mit B2 bei 6,0V/106mA (Kein Reflektor!)
