Dies ist nur ein Vorabgriff bzw. ein Bildauslagerung aus dem Beleuchtungstext, bei dem Ende Oktober 2003 noch die pdf-Erzeugung krankt (nicht drehen von einigen eingebundenen Bilder) bzw. latex2html einige Bilder gar nicht erst einbindet.
Dies hier vorausgegangenen Überlegungen sind ausrdrücklich keine Einzelleistung aus der einsamen Hinterstube. Theorie, Ideen und Bau sind in regelmäßiger enger Absprache (auch stundenlangen Telephongesprächen) zwischen, im wesentlichen, Andreas Oehler (Tübingen), Martin Schröferl (München) und mir besprochen worden. Jeder von uns dreien experimentiert auf seine Weise und befruchtet so die anderen.
Der Text ist nur deswegen so schnell zusammengekloppt worden, da anscheinend inzwischen einige relativ unbedarft mit dem Luxeon LEDs selber Fahrradscheinwerfer bauen, und sich dabei anscheinend relativ wenig Gedanken um optische und rechtliche Auswirkungen machen. Zu den rechtlichen Randbedingungen ist schon einiges im Beleuchtungstext enthalten. Ebenso ist da eigentlich schon einiges, die Optik betreffendes enthalten:=)
Eh jetzt noch jemand kommt und fragt, warum dies und jenes nicht dabei war: Photographieren, auswerten, dokumentieren und HTML-Coden war mal wieder ein Job fü mehr als sechs Stunden. Ich habe auch noch anderes zu tun, zum Beispiel den Beleuchtungstext endlich über die 400-Seiten-Grenze zu schieben:=)
Wer kennt sich mit script-fu und gimp aus? Ein script zur Weiterverarbeitung der Rohbilder gemäß Beleuchtungetext (Graustufen bzw. Cold-Hot-Palette und Kantenfindung sowie "Uberlagerung der Bilder) ist mir willkommen. Am besten shell-fähig ein Verzeichnis reinkippen:=)
Zur Bildgewinnung wird eine Olympus Camedia C4040 verwendet. Dabei werden folgende Einstellungen vorgenommen: Belichtungszeit 1 s, Blende 10, ISO 100 Brennweite 15 mm, Auflösung 1600x1200 (SQ1 Normal), Weißabgleich Tageslicht, Focus manuell auf ca. 2,45 m. Die Bilder vom 30.10. (pa300...) sind mit einer geringfügig anderen Brennweite von 13,2~mm gegenüber denen vom 27.10 (pa27...) unter sonst identischen Umständen entstanden!
Stromversorgung: Hameg 7042
Spannungsmessung: Hameg 8011-3
Strommessung: Hameg 8011-3 über Shunt 1 Ohm Isabellenhütte
Beleuchtungsstärke: Gigahertz Optik X 9 eins
Abstand Lichtquelle-Leinwand: 2,22 m
Abstand Kamera-Leinwand: 2,45 m
Die Kamera ist ca. 15 cm höher als die Lichtquelle positioniert (siehe Stativ im ersten Bild)
Das Hintergrundrauschen durch Restlicht beträgt 0,02 lx. Ein Lob auf das Ende der Sommerzeit einen Tag vorher:=)
Bei den Glühbirnen wird immer dieselbe HPR60BV (wahllos aus dem Vorrat gegriffen) bzw. eine HS4 verwendet. Bei den LEDs sind es unterschiedliche Luxeon Lumileds. Zu den Streubreiten der Lichtausbeute siehe nächste Version des Beleuchtungstextes, hoffentlich Anfang November.
Es werden nur zwei Punkte mit dem X9eins vermessen: Der Kreuzungspunkt in der Leinwand (diese ist genauer in der Gebetsmühle beschrieben) und 3,4 Grad dadrüber (entspricht einem Punkt in der Zone 1).
Der Rest ergiebt sich aus entsprechender, noch zu tätigender, Auswertung der Bilder (Grauwertkonvertierung... siehe Beleuchtungtext Dia-Nachbehandlung).Der hellste Punkt muß nicht unbedingt auf dem Kreuzungspunkt liegen. Der hellste Bereich wurde subjektiv auf den Kreuzungspunkt, bzw. dort horizontal durchlaufend, ausgerichtet. Dementsprechend sind die Meßwerte der Beleuchtungsstärke nicht für die TA23 verwendbar sondern nur zur Kalibierung der Photos gedacht!
| Bild | Strom | Spannung | Zentrumskreuz | Zone1/0Grad | Scheinwerfer/Lichtquelle | |
|---|---|---|---|---|---|---|
| [A] | [V] | [lx] | [lx] | |||
| pa270570 | 0,350 | 3,295 | 160 | - | HalberFL 1 W ohne Optik | |
| pa270571 | 0,550 | 6,93 | 280 | - | HalberFL 5 W Lambert | |
| pa270572 | 0,350 | 6,617 | 195 | - | HalberFL 5 W Lambert | |
| pa270573 | 0,700 | 7,103 | 339 | - | HalberFL 5 W Lambert | |
| pa270574 | 0,350 | 3,432 | 70 | - | HalberFL 1 W Lambert | |
| pa270575 | 0,350 | 3,418 | 1243 | - | U100 1 W-SideEmitter | |
| pa270576 | 0,360 | 3,418 | 227 | - | U100 1 W-SideEmitter | |
| pa270577 | 0,350 | 3,418 | 220 | 20,9 | U100 1 W-SideEmitter | |
| pa270578 | 0,350 | 3,408 | 782 | - | U70 1 W-SideEmitter | |
| pa270579 | 0,400 | 3,408 | 175 | 39 | U70 1 W-SideEmitter | |
| pa270580 | 0,400 | 6,131 | 96,3 | 48,2 | Union B1 | |
| pa270581 | 0,402 | 6,284 | 52,3 | 16,7 | Radsonne B1 | |
| pa270582 | 0,402 | 6,288 | 111 | 9,7 | U100 B1 | |
| pa270583 | 0,400 | 6,288 | 114 | 11 | U70 B1 | |
| pa270584 | 0,400 | 5,706 | 210 | 8,6 | Micro FF HPR60BV | |
| pa270585 | 0,400 | 6,054 | 140 | 10,1 | Büchel Xenon HPR60BV | |
| pa270586 | 0,400 | 5,627 | 107 | 12,1 | Aufa Halogen HPR60BV | |
| pa270587 | 0,400 | 5,847 | 230 | 7,3 | Lumotec Oval HPR60BV | |
| pa270588 | 0,400 | 5,939 | 302 | 20,9 | Basta Horizon HPR60BV | |
| pa270589 | 0,400 | 14,368 | 663 | 72 | Aufa 12V HS4 | |
| pa270590 | 0,400 | 5,607 | 186 | 14,7 | FL HPR60BV | |
| pa270591 | 0,400 | 5,607 | 186 | 14,7 | FL HPR60BV | |
| pa270592 | 0,550 | 6,744 | 326 | 40 | FLBaron 5 W SideEmitter | |
| pa270593 | 0,700 | 6,891 | 385 | 46 | FLBaron 5 W SideEmitter | |
| pa270594 | 0,350 | 6,438 | 229 | 27 | FLBaron 5 W SideEmitter | |
| pa300674 | 0,100 | 2,192 | 13,5 | 9,13 | BD01, elliptical 100 mA | |
| pa300675 | 0,350 | 2,764 | 43,3 | 29,4 | BD01, elliptical 350 mA | |
| pa300677 | 0,100 | 2,189 | 7,37 | 4,34 | BD01, elliptical+Streuscheube 100 mA | |
| pa300676 | 0,350 | 2,758 | 23,9 | 15,3 | BD01, elliptical+Streuscheube 350 mA | |
| pa300680 | ? | ? | 2,86 | 0,73 | PAL Stufe 2 | |
| pa300681 | ? | ? | 19,2 | 4,72 | PAL Stufe 3 | |
| pa300682 | ? | ? | 3,24 | 2,4 | JeverLight Stufe 1 | |
| pa300683 | ? | ? | 7,18 | 5,34 | JeverLight Stufe 2 | |
| pa300684 | ? | ? | 17,1 | 12,6 | JeverLight Stufe 3 | |
| pa300685 | ? | ? | 34 | 24,6 | JeverLight Stufe 4 | |

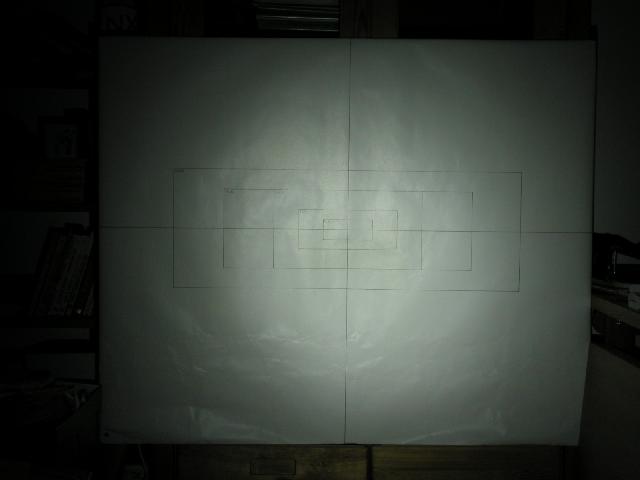

| pa300686 | ? | ? | 72,4 | 51,4 | JeverLight Stufe 5 | |
| pa300687 | ? | ? | 171,7 | 90,4 | JeverLight Stufe 6 | |
Bei den ,,dunklen'' Bildern weiter unten: In ein Bildbearbeitungsdiagramm laden und mal den Gamma-Wert verädnern bringt einiges.
Neben den zum Vergleich herangezogenen bekannten Serienscheinwerfern werden hier einige konzeptionelle Scheinwerfer mit LEDs getestet. In der Regel sind es Optiken von Serienscheinwerfern. Grund? Schon mal selber einen Innenparabol gedreht und bis in den Wellenlängenbereich des Lichtes hin sauber poliert?
Die restlichen Scheinwerfer sind handelsübliche bzw. wurden schon im Beleuchtungstest von Andreas Oehler und mir in der Radwelt 01/2002 gestest. Auf der Seite des Fachausschuß Technik sind diese dann auch in der freien Wildbahn getestet.
Text? Mal wieder: In der nächsten Version des Beleuchtungstextes Anfang November 2003.

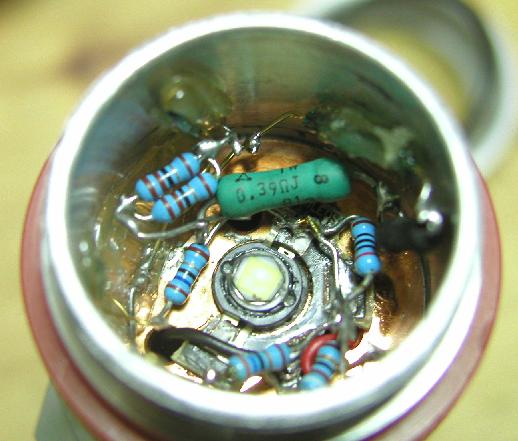

Für ungeduldige Zeitgenossen: 5 W-Emitter und zwei LiIon-Handy-Akkus (Nokia) sowie ein Haufen Widerstände.
Disclaimer: Ich hoffe, Jever hetzt mir jetzt nicht seine Rechtsanwälte auf den Hals. Weder ist diese Seite komerziell, noch verkaufe oder verschenke ich die Lampe und bei der Namensfindung war leider weder Dübelsbrücker noch Jever Dark da:=) Dies ist eine nicht komerzielle Webseite, das UWG sollte also nicht greifen.
HTML-Editor: joe, Bildbearbeitung: gqview und xv
Olaf Schultz, 27.10.03, 18:00 bis 24:00, ,,Feinschliff'' des Textes dann am 28.10.03, nochmal vier Stunden!
